Guide pratique pour choisir un rail DIN

Chaque projet électrique ou électronique exige rigueur et précision, surtout lors de la sélection du rail DIN. Savoir discerner les critères de dimensions adéquates, les différents types disponibles et les normes essentielles ne s’aborde pas à la légère.

Installation et montage des rails DIN

Installer des rails DIN nécessite une approche méthodique pour assurer la sécurité et la conformité de vos équipements.

A découvrir également : C'est quoi le RTX ?

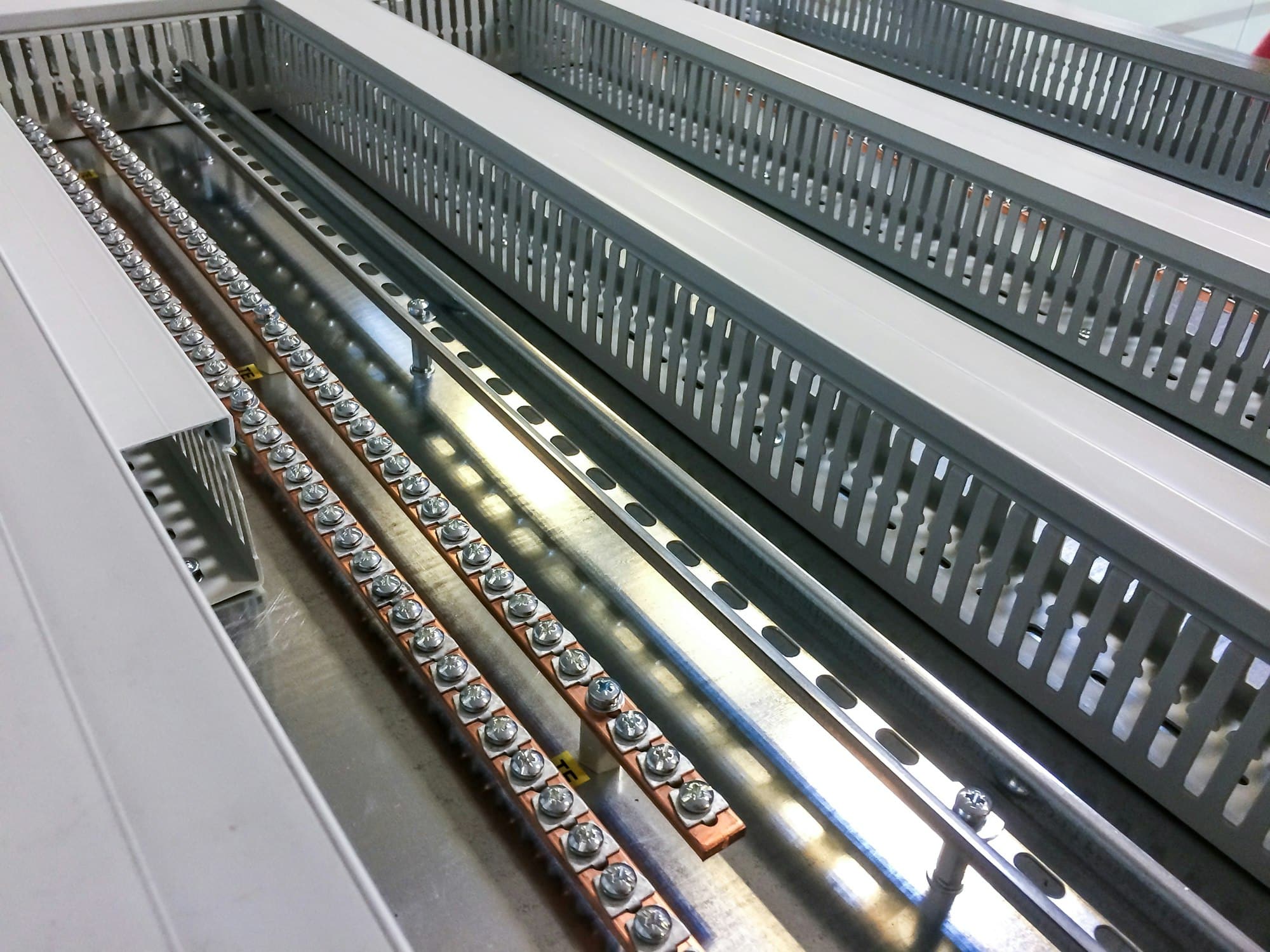

Étapes clés pour l’installation dans une armoire électrique

  • Identifiez le type de rail DIN nécessaire (TS32 ou TS35) et vérifiez sa compatibilité avec vos équipements.
  • Mesurez l’espace disponible dans votre armoire pour déterminer la longueur requise du rail.
  • Utilisez des découpeurs de rail DIN spécifiques pour obtenir une coupe précise sans endommager le rail.
  • Fixez le rail DIN à l’intérieur de l’armoire en utilisant des vis adaptées et en respectant les points de fixation préconçus.
  • Assurez-vous que le rail est bien niveau pour éviter tout désalignement des composants.

Conseils pour un montage sécuritaire

  • Portez toujours l’équipement de protection individuelle lors de la coupe et de l’installation.
  • Vérifiez la solidité de la fixation pour éviter tout risque de chute des composants lors de vibrations ou chocs.
  • Contrôlez régulièrement l’intégrité des fixations et la présence de corrosion pour maintenir une installation sécurisée.

L’utilisation de des rails DIN pour baie de brassage est également courante, offrant une gestion optimisée de l’espace et une meilleure organisation des composants pour un accès et une maintenance facilités.

Les critères essentiels pour choisir un rail DIN adapté

La sélection d’un rail DIN adéquat repose sur des critères de sélection précis. L’importance de la dimension et du type de rail DIN est cruciale pour votre application.

A lire également : Quelle est la durée de vie d'une carte mère ?

Comprendre les différents types de rails DIN disponibles

On distingue principalement deux profils de rails DIN sur le marché : le profil « G » TS32 et le profil « Omega » TS35. Chacun est conçu pour des usages spécifiques et pour supporter différents types d’équipements. Il est donc essentiel de connaître les caractéristiques de votre installation avant de faire votre choix.

Les normes à considérer

Les rails DIN doivent respecter certaines normes pour garantir leur compatibilité avec les équipements à monter. Ces normes, majoritairement définies par le Deutsches Institut fur Normung (DIN), assurent une uniformité qui facilite l’installation et la maintenance des composants électriques.

Avant de faire votre choix, examinez attentivement les spécifications des produits et assurez-vous qu’ils correspondent aux exigences de votre projet. Des fabricants réputés comme Phoenix Contact, ABB et Weidmuller offrent des blocs de jonction et autres composants qui s’adaptent parfaitement aux rails DIN normalisés.

Sélection et utilisation des accessoires pour rail DIN

L’efficacité d’une installation électrique repose sur le choix judicieux des accessoires pour rail DIN.

Identifier les accessoires indispensables

Pour un fonctionnement optimal, il est crucial de sélectionner des accessoires compatibles avec les rails DIN. Cela inclut des éléments tels que des blocs de jonction, des alimentations, des relais et des modules d’E/S pour les API.

Choix du matériel compatible

La correspondance entre le matériel et le rail doit être vérifiée pour assurer une intégration sans faille. Des fabricants comme Phoenix Contact, ABB et Weidmuller proposent des composants conçus pour s’adapter parfaitement aux rails DIN.

Importance du système de verrouillage

Un système de verrouillage efficace est essentiel pour maintenir la sécurité des composants montés sur le rail DIN. Ce système prévient les déplacements accidentels et les décrochages dus aux vibrations ou aux chocs, garantissant ainsi la stabilité de l’installation.
